項目簡介

　　該項目是南亞某城市交通基礎設施項目，通過應用海達數云HiScan高精度三維激光移動測量系統，項目取得了良好的效果。

　設備一覽表

　　HiScan高精度三維激光移動測量系統是海達數云自主研制的新型測繪裝備，該系統將三維激光掃描設備、衛星定位模塊、慣性導航裝置、里程計、360度全景相機，總成控制模塊和高性能計算機高度集成，封裝在剛性平臺之中，可方便安裝于汽車、船舶或其他移動載體上，在載體高速移動過程中，快速獲取高精度、高密度三維點云和高清全景影像數據。

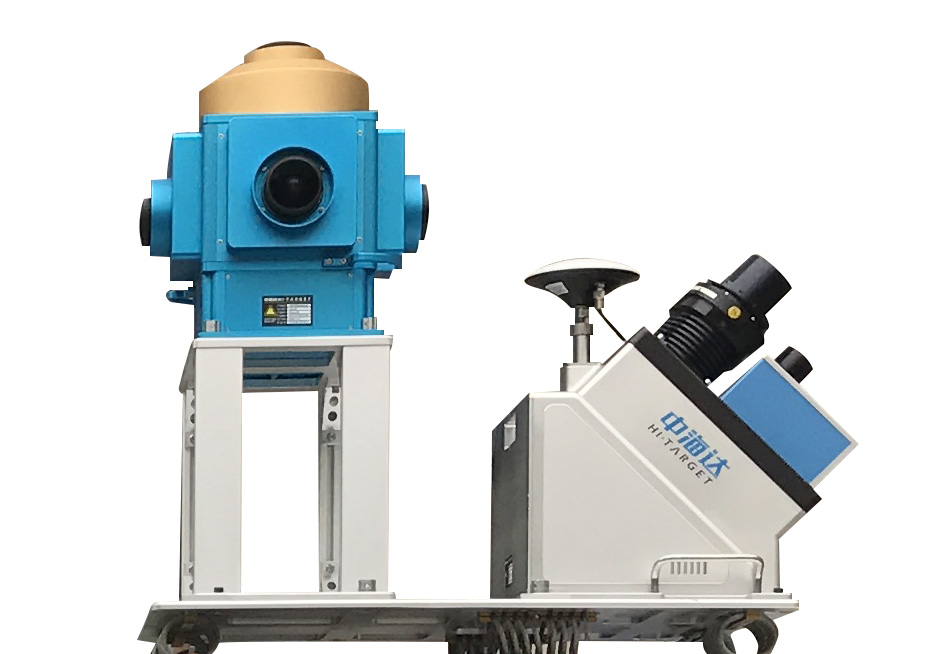

圖1：HiScan高精度三維激光移動測量系統

測量現場

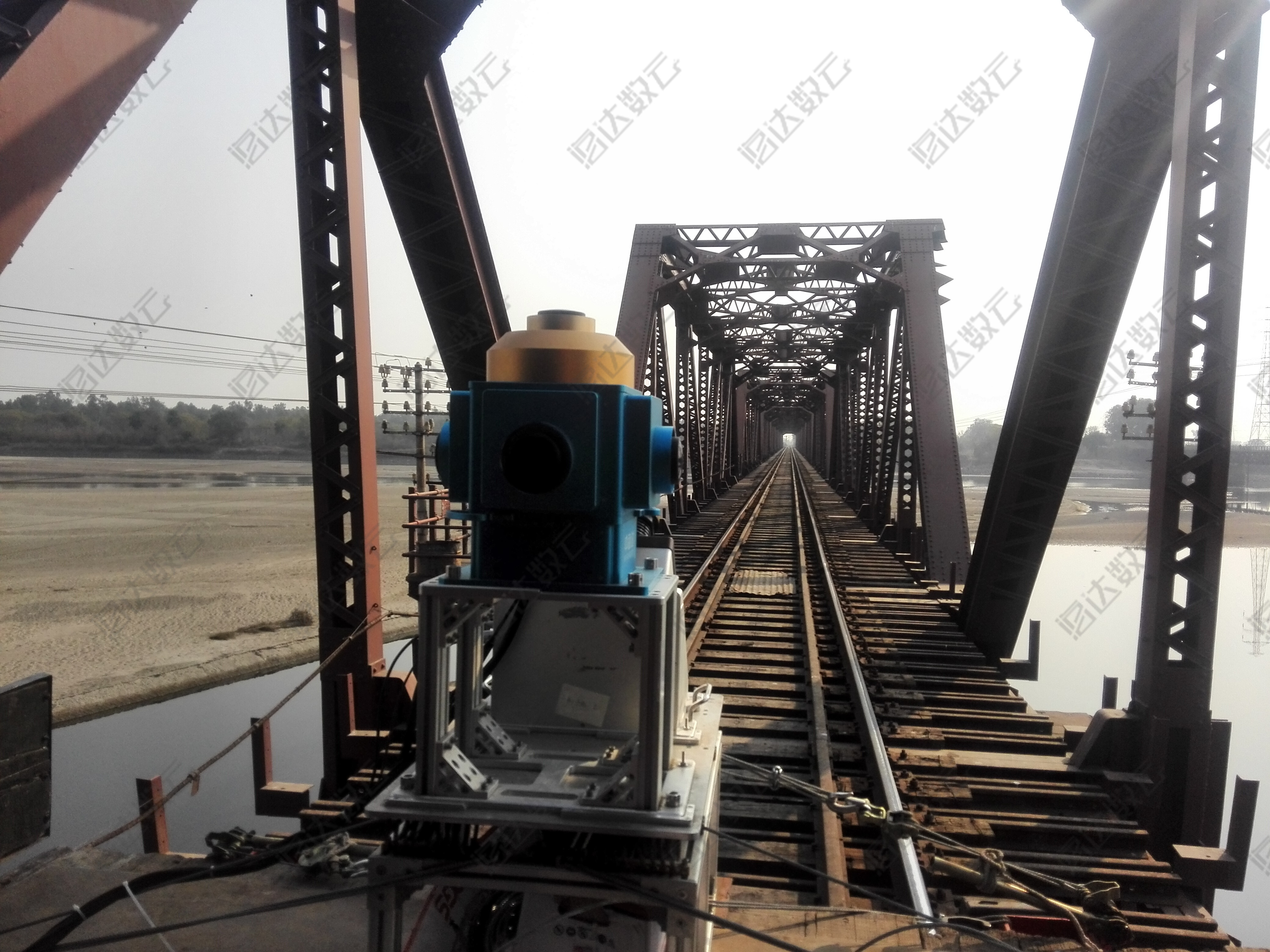

　圖2：進行設備安裝與調試

　　圖3：現場工作人員合影

圖4：數據采集

成果輸出

　　1.軌面中心線坐標

　　沿鐵路線路按里程輸出左右軌的軌面中心線坐標及高程，為后續的線路改造、鐵軌的更換等提供依據。

圖5：根據點云提取軌面點

　　2.路基斷面輸出

　　沿鐵路線路按里程根據中心線以及不同的間距要求輸出路基斷面，為后續挖填方、路基改造升級提供依據。

　　圖6：根據點云提取路基斷面點

圖7：根據點云提取路基斷面點

圖8：根據斷面成果生成的斷面圖

　　3.車站股道中心線平面布置圖

　　車站附近分布有眾多的鐵軌股道，為判斷各股道之間的銜接以及走向關系，可以根據點云將各股道中心線提取出來，為后續車站平面布置施工提供依據。

圖9：各股道中心線與點云疊加顯示

　　4.地形圖測繪

　　結合點云，方便提取車站附近跨線橋、信號燈、站臺、柵欄等地物要素，完成車站平面布置圖測繪。

　圖10：平面測圖

　　5.DEM生產

　　根據點云自動生成的DEM模型直觀的反應了其地形變化特征。

圖11：鐵路地形DEM模型

　　6.軌道凈空數據提取

　　提取軌道上方的凈空地物，包括跨線橋、高壓線、輸電線等地物需要準確統計在案。

　　圖12：根據凈空數據文件生成的CAD圖

　　7.全景與里程的疊加瀏覽

　　全景中加入里程樁標識，瀏覽過程中可以很直觀地辨別出某個里程線位對應哪些地物，可以輔助進行鐵路調查。

圖13：全景與里程的疊加瀏覽

　　小結

　　此項目是三維激光測量系統用于鐵路建設的一次新嘗試，它能夠精確、高效的獲取鐵路沿線的空間信息及環境信息，獲取的信息相較于傳統方式也更為全面、豐富，極大的節約了人力及時間成本。
