項目簡介

　　西部某山地測區（如圖1），面積約2平方公里，南北高差達700米；測區內僅有一條寬約3米的沙石路，道路一側為山坡，另一側為懸崖；其中一段直線路徑，距離不到600米而高差卻超過了500米。此外，測區內灌木叢生、喬木林立，用傳統常規方法很難在短期內完成測繪作業，且成果精度難以保證。

　　海達數云技術人員利用HiScan-STM移動測量系統車載模式對該山地測區開展了測繪工作，從進場數據采集到繪制成圖共歷時3.5個工作日，平面精度達到了10厘米，高程精度達到了25厘米，符合項目要求。

　　圖1：測區范圍截圖

設備一覽

　　HiScan-STM移動測量系統是海達數云自主研制的基于三維激光掃描系統（可基于已有地面掃描儀升級），與高清全景相機、定位定姿系統（POS）、集成控制系統、數據處理與應用系統集成的一體化三維激光移動測量系統，具備車載移動、船載移動（可與多波束測深儀協同工作）、地面單站測量的作業模式。

　　圖2 HiScan-STM移動測量系統

　　為用戶提供多種選擇的作業方案、提供多樣性的作業流程，廣泛應用于三維數字城市、地籍測量、城市街景、城管部件普查、交通基礎設施測量、礦山三維測量、航道堤岸測量、海島礁岸線三維測量等領域。

測量現場

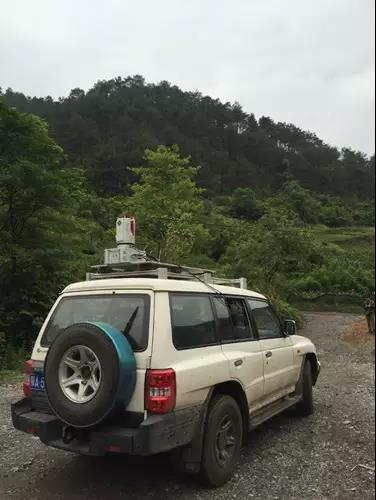

　　圖3：HiScan-STM移動測量系統

　　圖4：測區狀況

　　圖5：山區內道路旁的懸崖

測圖成果

　　圖6：地形圖成果（整體）

　　圖7：地形圖成果（局部）

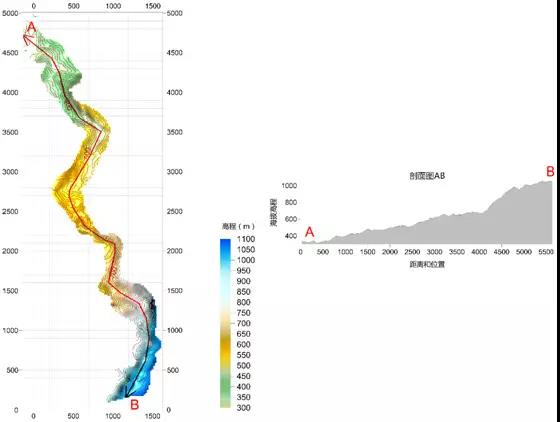

　　圖8：平面高程影像圖帶剖面

　　圖9：3D線框圖

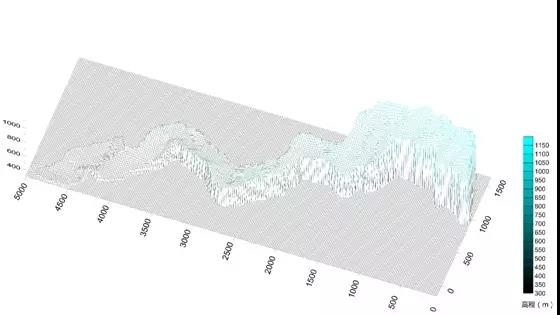

　　圖10：3D表面圖

小結

　　面對客觀世界對象的紛繁復雜，相比傳統測繪數據采集效率低，難以準確表達客觀對象的真實情況，作為“實景復制技術”的三維激光掃描能夠?qū)崟r獲取數據的特點在空間信息科學領域顯得尤為重要。海達數云HiScan-STM移動測量系統車載模式，能夠在快速移動過程中采集道路及兩旁的三維激光點云，通過內業數據處理軟件，實現真實客觀世界的“實景復制”，并通過點云快速提取空間地理信息要素，從而可廣泛應用于道路改擴建工程勘測、公路帶狀地形圖測繪、道路資產普查建庫、河堤邊坡地形圖測繪、道路DEM更新等。
